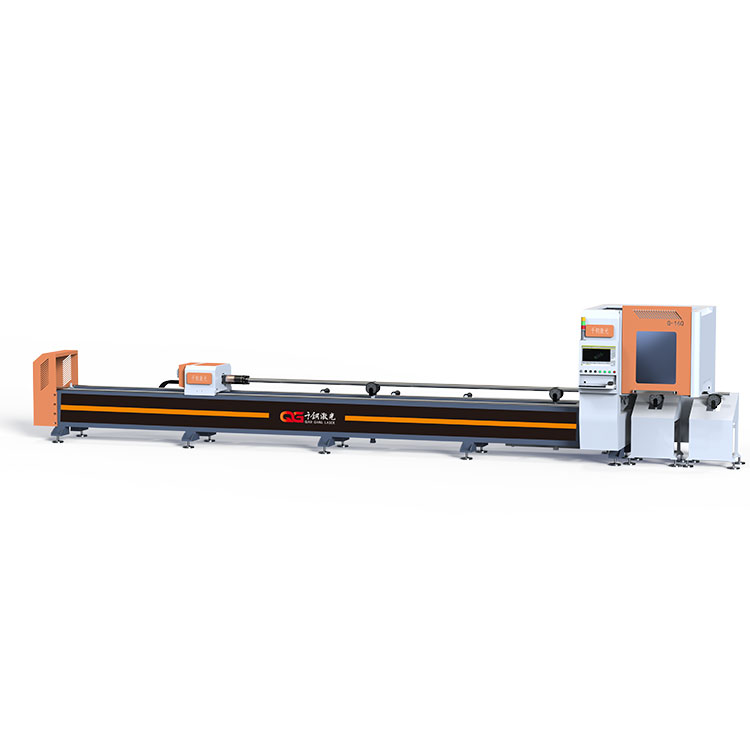

Если сравнить обычный листогибочный лазер и Станок для лазерной резки труб, разница в автоматизации бросается в глаза. Труба — это не плоский лист: её нужно повернуть, отцентрировать, удержать и синхронизировать с движением головки. Именно поэтому производители вкладывают в автоматику трубных станков гораздо больше инженерных решений. Мы проанализировали, какие именно системы делают Станок для лазерной резки труб настолько автономным, что оператор вмешивается только для загрузки новой партии. В этой статье разберём ключевые узлы и покажем, как автоматизация влияет на производительность и брак.
Первый признак высокой автоматизации — это система подачи трубы. В отличие от ручной укладки, современный Станок для лазерной резки труб оснащается магазином на 6–12 труб, которые подаются по одной с помощью цепного или роликового механизма. Далее включается система центрирования: лазерные датчики сканируют поверхность и определяют ось трубы с точностью до 0,05 мм. Без этого невозможно качественно резать профильные трубы, которые могут иметь небольшую кривизну или овальность.
Компания Гуандун Цянган Интеллектуальное Оборудование ООО применяет систему активного центрирования с четырьмя кулачками, которая автоматически подстраивается под диаметр от 20 до 320 мм. Это исключает ручную переналадку при смене типоразмера — оператор только задаёт программу.
Вторая критическая функция — автоматическое слежение за сварным швом. Если труба сварная, лазерная головка должна «обойти» шов или, наоборот, прорезать его с повышенной мощностью. Наш Станок для лазерной резки труб использует оптический сенсор, который распознаёт шов и корректирует траекторию в реальном времени. Это особенно важно для ответственных конструкций, где смещение реза на 0,2 мм приводит к браку.
Также автоматика компенсирует тепловые деформации. При резке толстостенных труб металл нагревается и расширяется, что может привести к смещению. Система ЧПУ учитывает это и вносит поправки в координаты. Мы в Гуандун Цянган Интеллектуальное Оборудование ООО калибруем эту функцию для каждого типа материала, чтобы точность оставалась стабильной в течение всей смены.
В таблице ниже приведены параметры нашего Станок для лазерной резки труб в зависимости от конфигурации. Это поможет вам выбрать модель, которая соответствует вашему уровню производства.
| Функция | Базовая модель | Автоматизированная модель |
| Загрузка трубы | Ручная | Автоматическая (магазин 6–12 труб) |
| Центрирование | Ручное, по упору | Автоматическое, лазерное |
| Слежение за швом | Отсутствует | Есть, с компенсацией |
| Удаление готовых деталей | Вручную | Автоматический лоток |
| Время переналадки на новый диаметр | 15–20 минут | 2–3 минуты |
Как видите, автоматизированный Станок для лазерной резки труб экономит не только время, но и снижает требования к квалификации оператора. Достаточно загрузить программу и запустить цикл.
На одном из заводов металлоконструкций мы заменили полуавтоматический станок на модель с полной автоматизацией. До замены оператор тратил 30% времени на центрирование и съём деталей. После установки нашего Станок для лазерной резки труб производительность выросла на 40%, а брак по геометрии снизился с 4% до 0,5%. Оператор теперь обслуживает два станка одновременно, так как вмешательство требуется только для пополнения магазина.
Второй пример — производство мебельных каркасов из профильной трубы. Автоматическое слежение за швом позволило резать трубы с полимерным покрытием без повреждения кромки. Ранее приходилось использовать защитную плёнку, что увеличивало затраты. Теперь Станок для лазерной резки труб работает с покрытием напрямую, и качество остаётся высоким.
Вопрос: Как выбрать станок для лазерной резки труб, если у нас более 20 типоразмеров профилей?
Ответ: Для такого разнообразия критична скорость переналадки. Мы рекомендуем модель с автоматическим центрированием и быстросменными кулачками. В нашей автоматизированной версии переналадка занимает 2–3 минуты, тогда как в базовой — 15–20. Также обратите внимание на память ЧПУ: у нас можно хранить до 500 программ, что позволяет быстро переключаться между заказами. Мы проведём тестовую резку ваших профилей, чтобы подтвердить точность.
Вопрос: Можно ли установить автоматизированный станок в цехе с ограниченной высотой и без крана для загрузки труб?
Ответ: Да, наши станки имеют высоту от 2,2 м, что подходит для большинства помещений. Для загрузки не требуется кран — магазин заполняется вручную с торца, на высоте 800 мм. Мы также предлагаем телескопический лоток для приёма готовых деталей, который не требует дополнительного места. Если высота цеха менее 2,5 м, мы можем поставить станок с наклонной загрузкой — это редкая опция, но мы её реализуем.
Вопрос: Как часто нужно обслуживать автоматику станка, чтобы она не давала сбоев?
Ответ: Ежедневно проверяйте чистоту лазерных датчиков центрирования — пыль и масло могут исказить показания. Раз в неделю очищайте направляющие магазина и смазывайте цепной привод. Раз в месяц — калибровка системы слежения за швом с эталонной трубой. Раз в квартал — проверка точности позиционирования по всем осям. Мы предлагаем сервисные контракты с выездом инженера раз в 6 месяцев для полной диагностики.
Высокая автоматизация Станок для лазерной резки труб — это не просто удобство, а способ снизить себестоимость и повысить стабильность качества. Мы в Гуандун Цянган Интеллектуальное Оборудование ООО проектируем станки, которые работают автономно, требуя минимального вмешательства человека. Наши клиенты уже оценили преимущества: меньше брака, выше производительность, проще обучение персонала. Если вы хотите вывести производство трубных деталей на новый уровень, выбирайте автоматизированные решения.
-
