Как станок для лазерной резки труб обрабатывает сложные формы труб?

Производство металлоконструкций, мебельных каркасов и трубопроводных систем часто требует резки труб под углом, создания овальных отверстий или сложных криволинейных вырезов. Традиционные механические способы (абразивная резка, фрезеровка) не могут обеспечить необходимую точность и чистоту кромки. Современный Станок для лазерной резки труб решает эти задачи благодаря многокоординатной системе управления и возможности поворота трубы вокруг оси с одновременным перемещением лазерной головки. Наши эксперты внедрили такие станки на заводах в Екатеринбурге и Казани, где обрабатываются профили сложной формы для аэрокосмической и автомобильной промышленности. В этой статье мы раскроем технические аспекты, позволяющие Станок для лазерной резки труб создавать фигуры любой сложности.

Технология обработки сложных форм

Компания Гуандун Цянган Интеллектуальное Оборудование ООО разработала серию станков с 6-осевой кинематикой (X, Y, Z, ротация трубы A, наклон головки B, дополнительный поворот C для снятия фасок). Это позволяет Станок для лазерной резки труб выполнять резку в любом положении относительно оси трубы. Например, при создании боковых окон в трубе круглого сечения станок синхронизирует вращение шпинделя с движением головки, формируя отверстие с радиусом до 5 мм. Для труб прямоугольного сечения используется функция «слежения по профилю» — лазерный датчик сканирует поверхность и корректирует фокусное расстояние при изменении расстояния до стенки. Благодаря этому Станок для лазерной резки труб может обрабатывать тонкостенные трубы (толщина 0,8–1,5 мм) без деформации кромок и прожига противоположной стенки. Все эти возможности реализованы в программном обеспечении CAM, которое автоматически строит траекторию на основе 3D-модели детали.

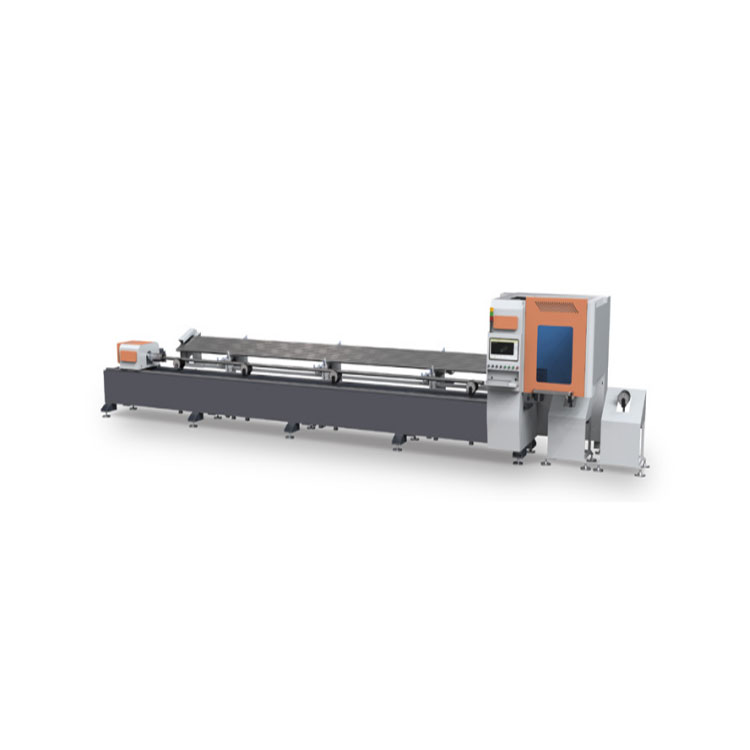

Технические параметры станка QG-TUBE-4K

Ниже приведены характеристики одной из наших моделей Станок для лазерной резки труб, которая успешно работает на предприятиях в Перми и Ростове-на-Дону для изготовления трубных каркасов и опор.

Параметр	Значение (модель QG-TUBE-4K)
Тип лазера	Волоконный, 4000 Вт (с возможностью модуляции мощности)
Диаметр обрабатываемой трубы (круг)	20 – 320 мм
Максимальная длина трубы	8000 мм (с поддержкой профилей длиной до 12 м по заказу)
Типы сечений	Круглые, квадратные, прямоугольные, овальные, специальные профили
Максимальный угол наклона головки	±45° (для резки под углом и снятия фасок)
Точность позиционирования	±0,05 мм на длине 1 м, ±0,1 мм на 8 м (с компенсацией теплового расширения)
Скорость резки (для стали 3 мм)	до 8 м/мин (для сложных форм — до 4 м/мин с учётом поворотов)

Для обработки сложных форм наш Станок для лазерной резки труб оснащён системой автоматического центрирования трубы, которая корректирует положение оси при загрузке, чтобы минимизировать биение при вращении. Дополнительно мы устанавливаем охлаждение зоны реза воздухом или азотом для предотвращения окалины.

Примеры сложных форм из практики

Один из наших заказчиков в Санкт-Петербурге заказал Станок для лазерной резки труб для изготовления секций трубчатого каркаса с окнами под крепёж. На трубе квадратного сечения 80×80 мм требовалось выполнить 12 отверстий диаметром 12 мм под разными углами и 4 продольных паза длиной 50 мм. Станция справилась с задачей за 2,5 минуты на деталь, включая перепозиционирование. Другой пример — производство трубных спиралей для теплообменников: наш Станок для лазерной резки труб с программой сложной траектории выполнил резку щелевидных прорезей на круглой трубе с шагом 15 мм и поворотом на 180° между прорезами. Гуандун Цянган Интеллектуальное Оборудование ООО предоставляет библиотеку готовых постпроцессоров для самых популярных CAD-систем (SolidWorks, AutoCAD, Inventor), что ускоряет подготовку управляющих программ.

Часто задаваемые вопросы: Как станок для лазерной резки труб обрабатывает сложные формы труб?

Вопрос 1: Как выбрать станок для резки труб, если нужны отверстия под углом 30° на трубе диаметром 150 мм с толщиной стенки 5 мм?

Ответ: Для таких задач необходима модель с функцией наклона головки (B-ось) не менее ±45°. Наш станок QG-TUBE-4K позволяет выполнять резку под углом до 45° без смещения оси. При толщине стенки 5 мм рекомендуем использовать мощность 4 кВт с азотом в качестве вспомогательного газа для получения чистой кромки. Также важно наличие автоматического определения высоты слежения — датчик должен корректировать фокус при переходе от наружной к внутренней стенке в момент формирования отверстия. Наши инженеры выполнят расчёт режимов и покажут образцы реза на вашей трубе.

Вопрос 2: Как установить станок для резки труб, если цех имеет небольшую высоту (менее 3,5 м) и ограниченное пространство для длинных труб?

Ответ: Мы предлагаем компоновку с боковой загрузкой, где труба подаётся перпендикулярно оси станка, что снижает требования к длине цеха. Высота станка в базовой версии — 2,2 м, поэтому она подходит для большинства производственных помещений. Для труб длиной более 6 м мы рекомендуем использовать поддерживающие ролики с пневматическим подъемом — они не требуют дополнительной высоты. Обязательно предусмотрите зону для приёма готовых деталей длиной не менее 1,5 м. Наши специалисты выезжают на объект для замеров и выдают рекомендации по планировке.

Вопрос 3: Как часто нужно обслуживать оптику и направляющие при обработке труб с чёрным покрытием или окалиной?

Ответ: При обработке чёрных труб, которые выделяют больше пыли, мы рекомендуем проверять защитное стекло лазерной головки каждые 8 часов работы, а направляющие качения очищать от загрязнений каждую смену. Раз в неделю необходимо смазывать направляющие специальной смазкой с твердыми добавками (например, Klüber Microlube GL 261). Для систем охлаждения воды — контролировать уровень pH (должен быть 6,5–7,5) и менять фильтры раз в 2 месяца. Наши сервисные инженеры проводят плановый осмотр с выдачей отчёта о состоянии оптики и износе приводов.

Надёжность и поддержка в РФ

Мы, команда Гуандун Цянган Интеллектуальное Оборудование ООО, гарантируем стабильную работу Станок для лазерной резки труб в условиях перепадов температур и запылённости, характерных для российских цехов. Все станки имеют сертификат ЕАЭС и адаптированы под напряжение 380В/50Гц. Склад запасных частей расположен в Москве и Новосибирске, что обеспечивает доставку комплектующих в течение 48 часов. Мы предоставляем дистанционную диагностику через VPN и выезд инженеров в любой регион РФ. При покупке станка мы бесплатно обучаем двух операторов работе с CAM-системой и предлагаем годовую поддержку по телефону 24/7.
